施工例

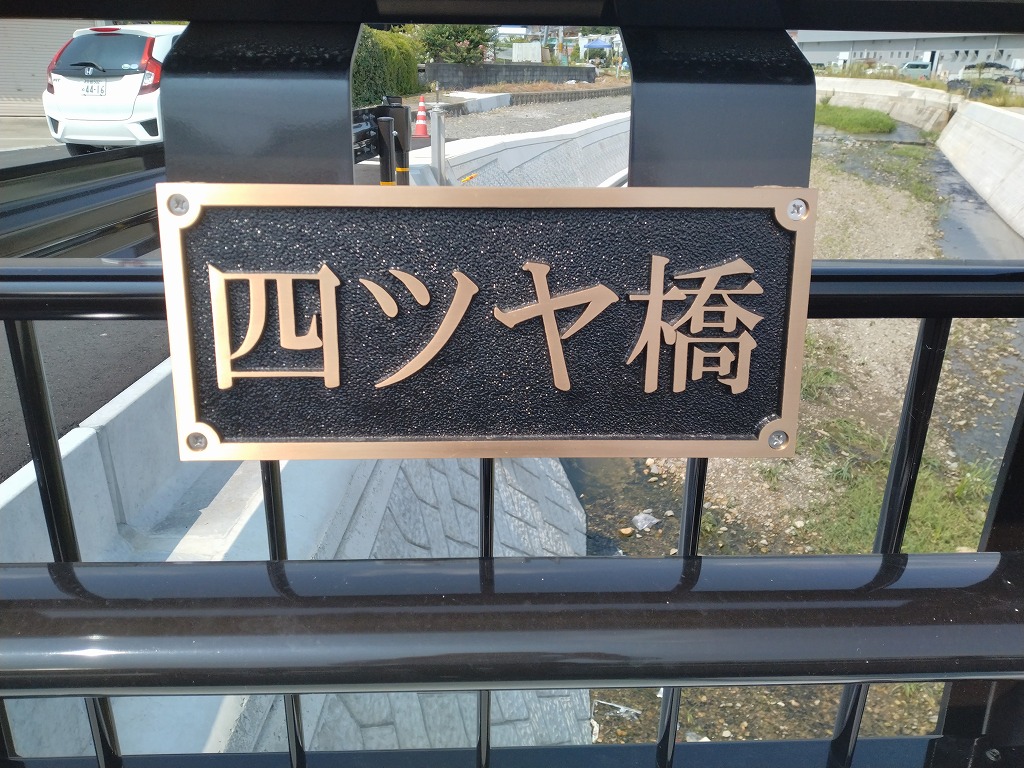

四ツヤ橋（和歌山県那賀振興局様）
※クリックで画像拡大します。

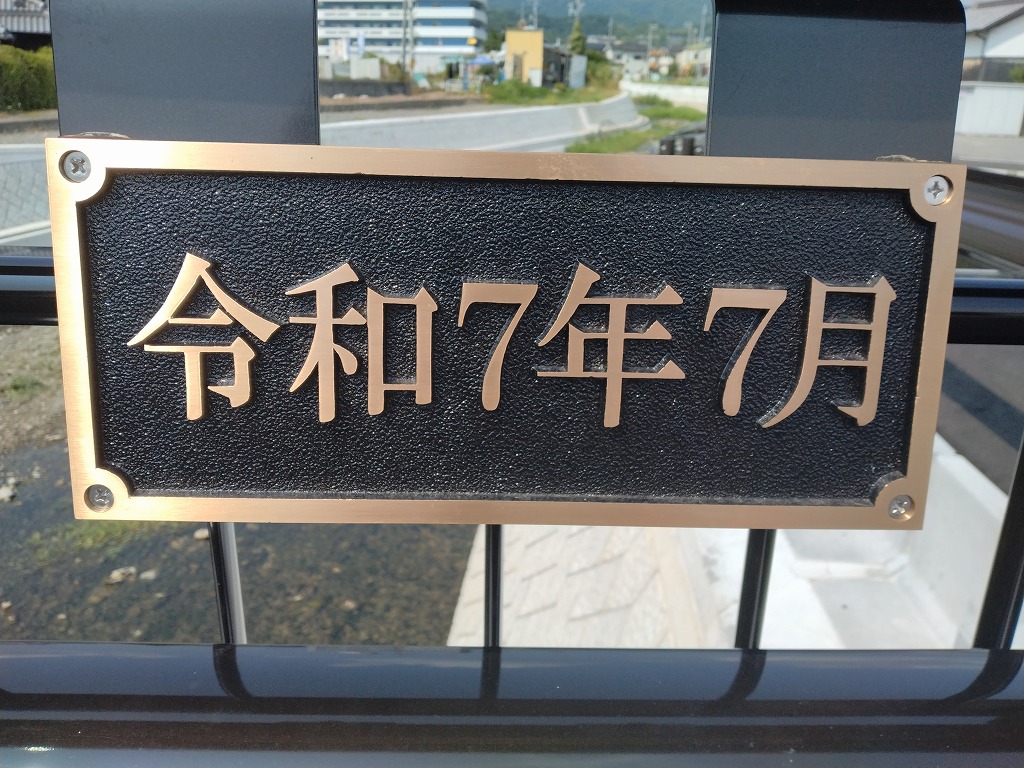

施工年月
令和7年
7月
形式

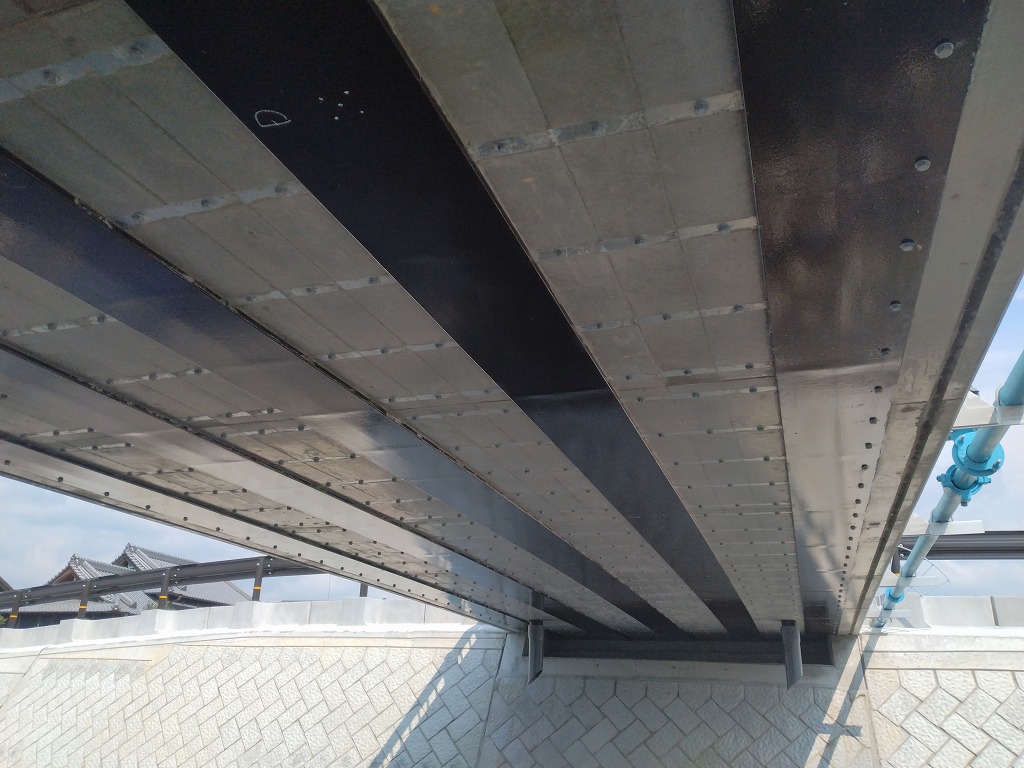

イージーラーメン橋（H鋼桁埋込RC複合門型ラーメン橋）
場所打ち杭（全回転オールケーシング工法） Φ1000 L=19.5ｍ 2本
場所打ち杭（全回転オールケーシング工法） Φ1000 L=18.5ｍ 2本
場所打ち杭（全回転オールケーシング工法） Φ1000 L=19.5ｍ 2本
場所打ち杭（全回転オールケーシング工法） Φ1000 L=18.5ｍ 2本
発注者
和歌山県那賀振興局様
工事場所
和歌山県岩出市川尻地内
橋長
16.5ｍ
全幅員
4.2ｍ
有効幅員
3.0ｍ
斜角
90°00′
設計荷重
A活荷重

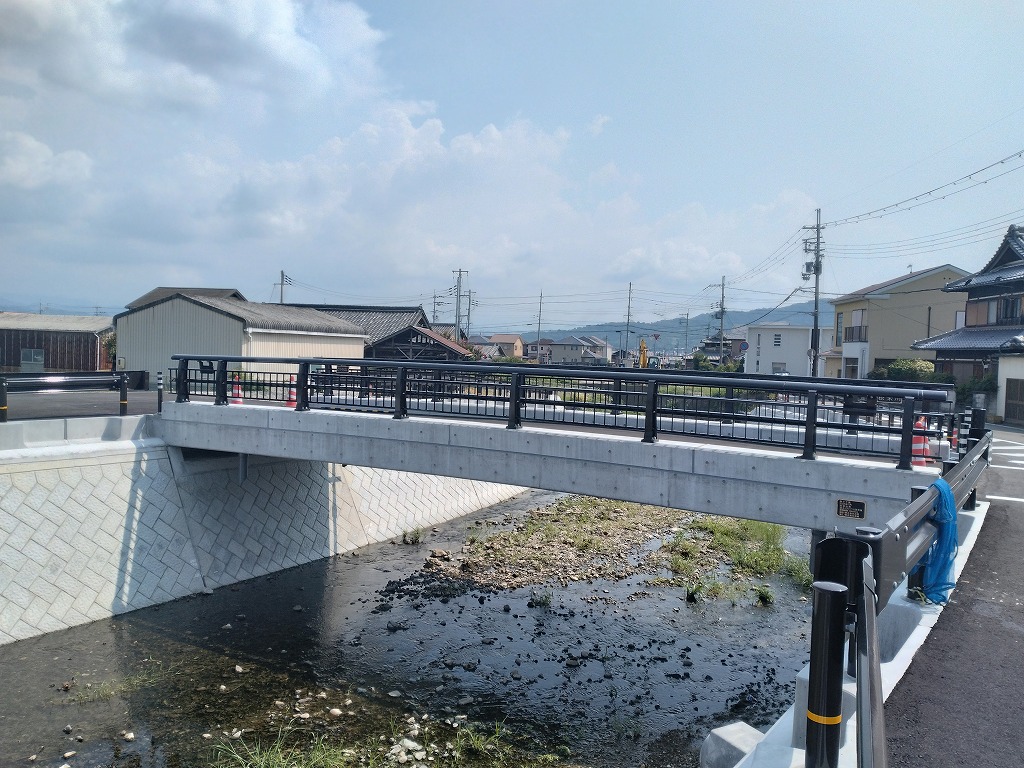

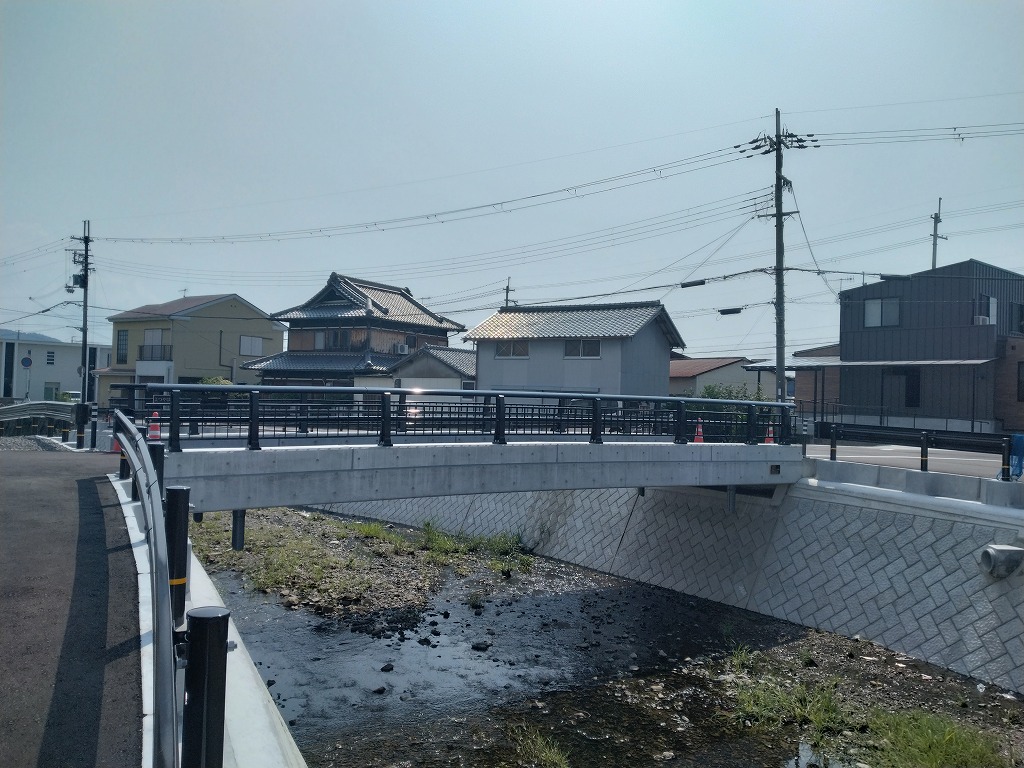

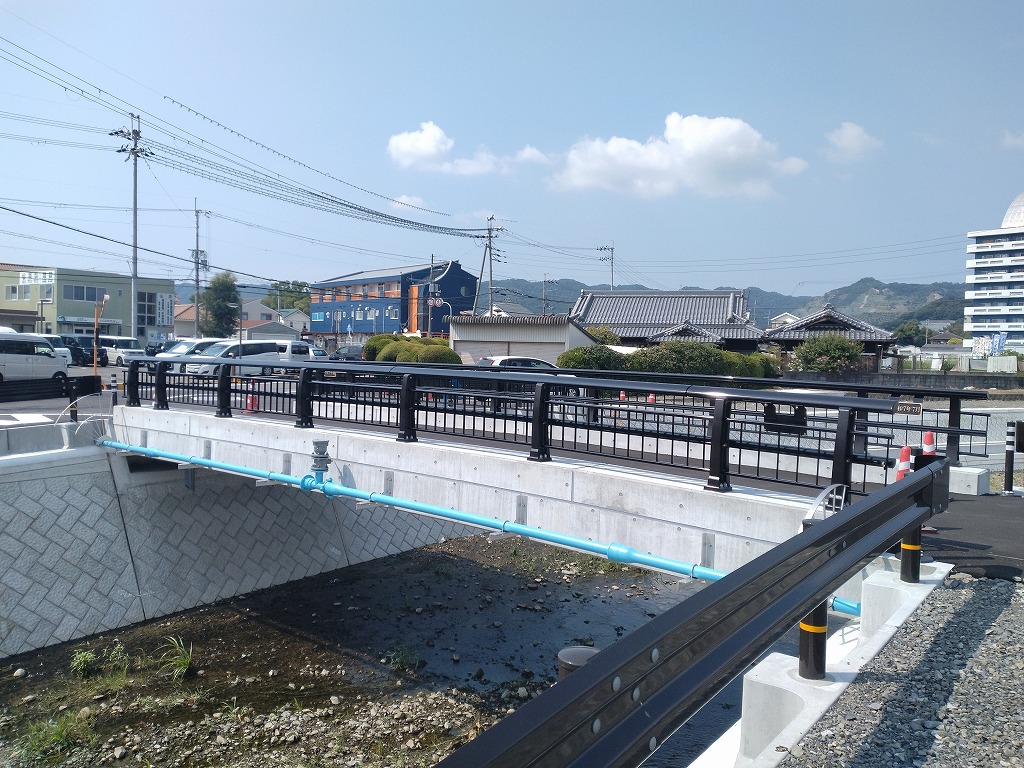

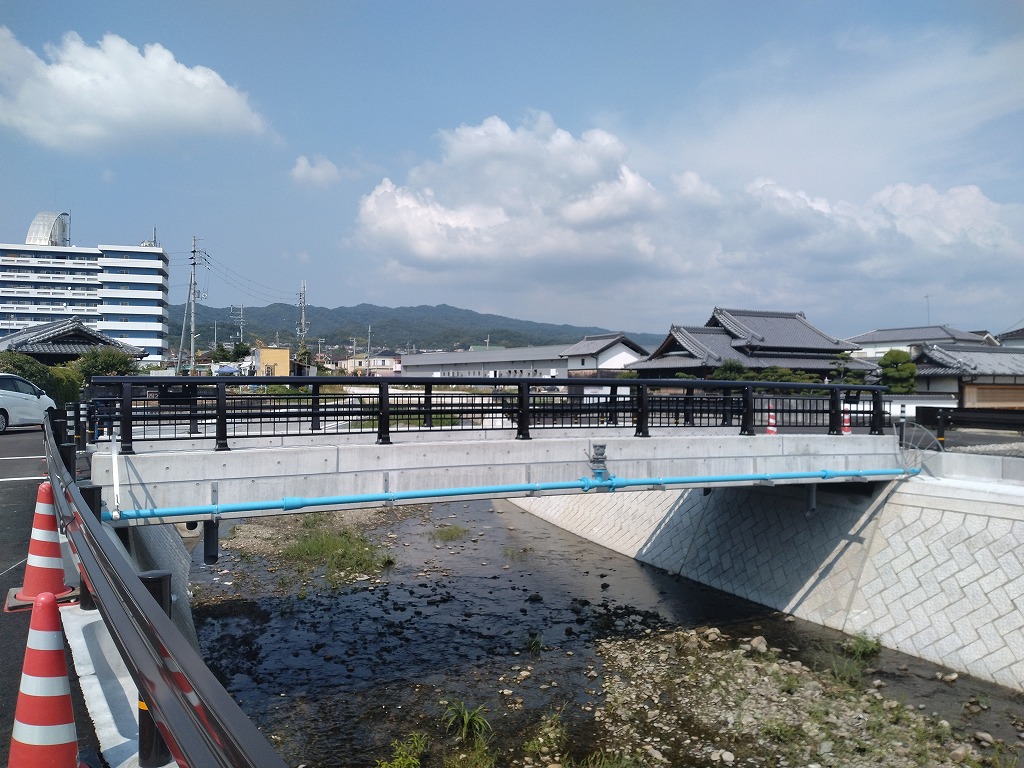

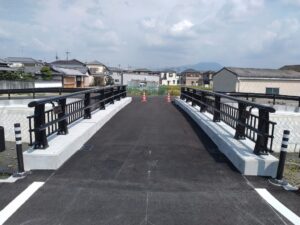

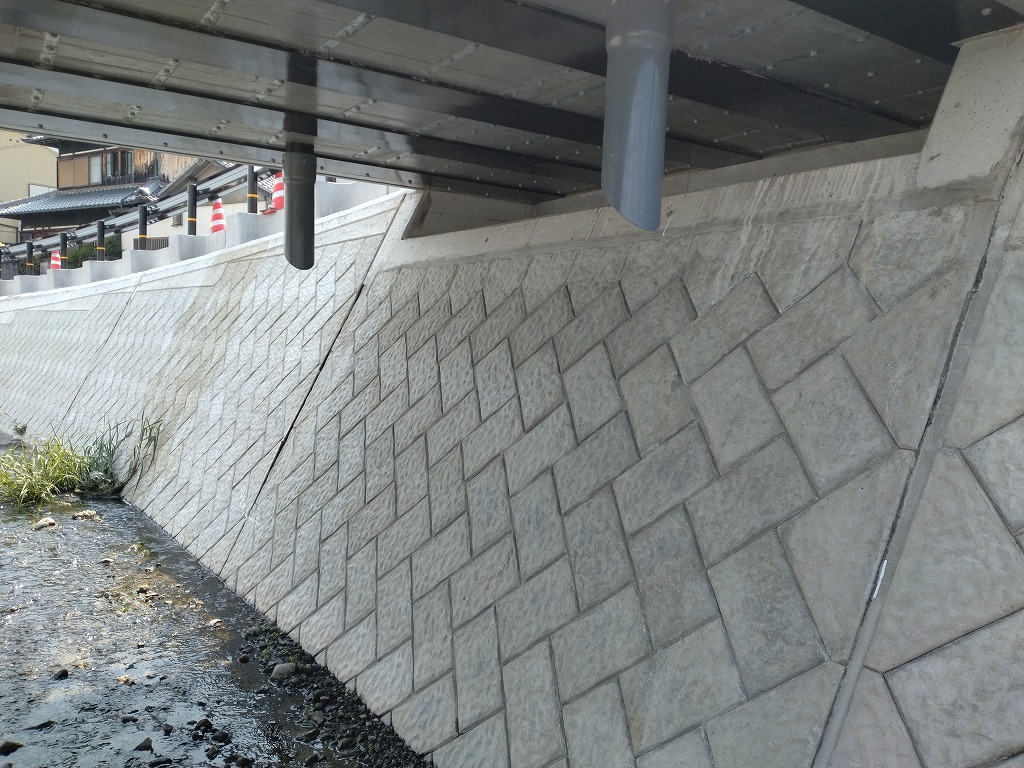

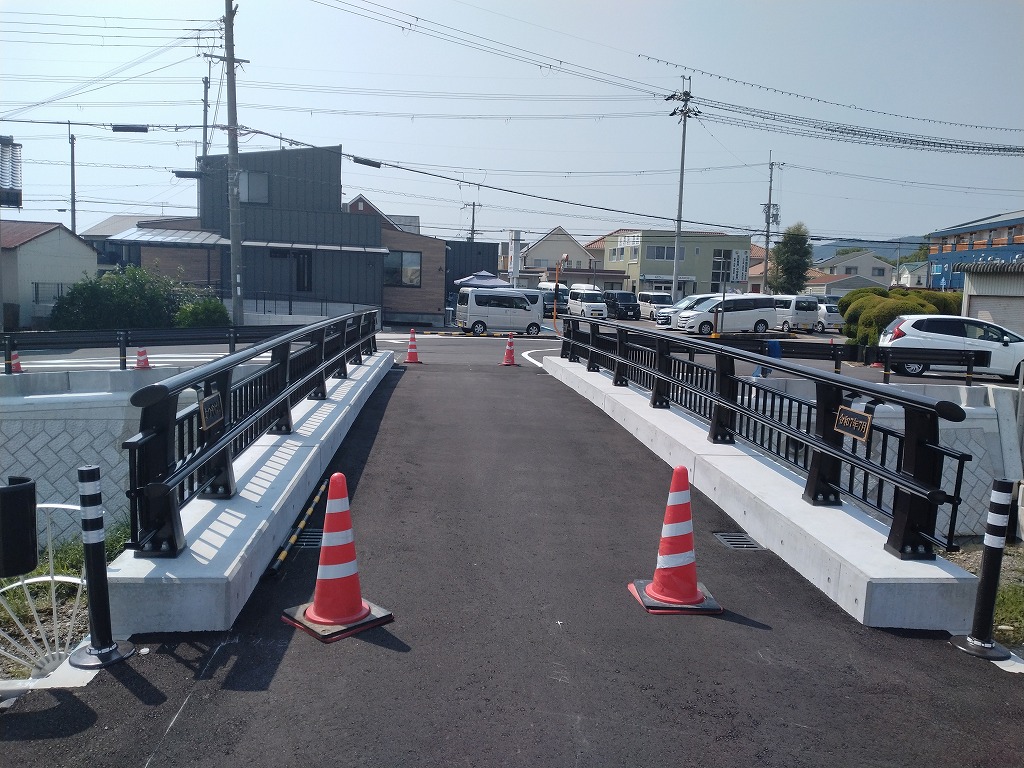

施工前 & 完成後

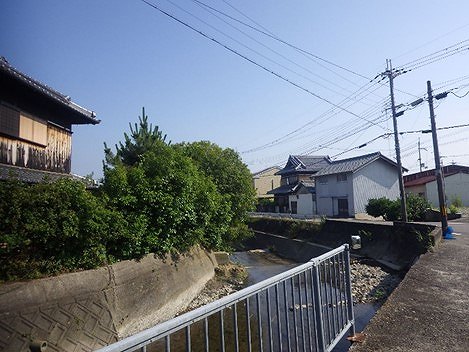

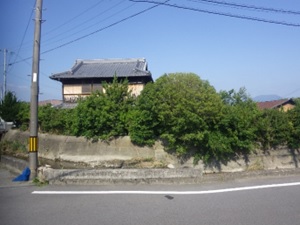

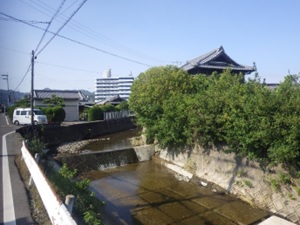

施工前
※クリックで画像拡大します。

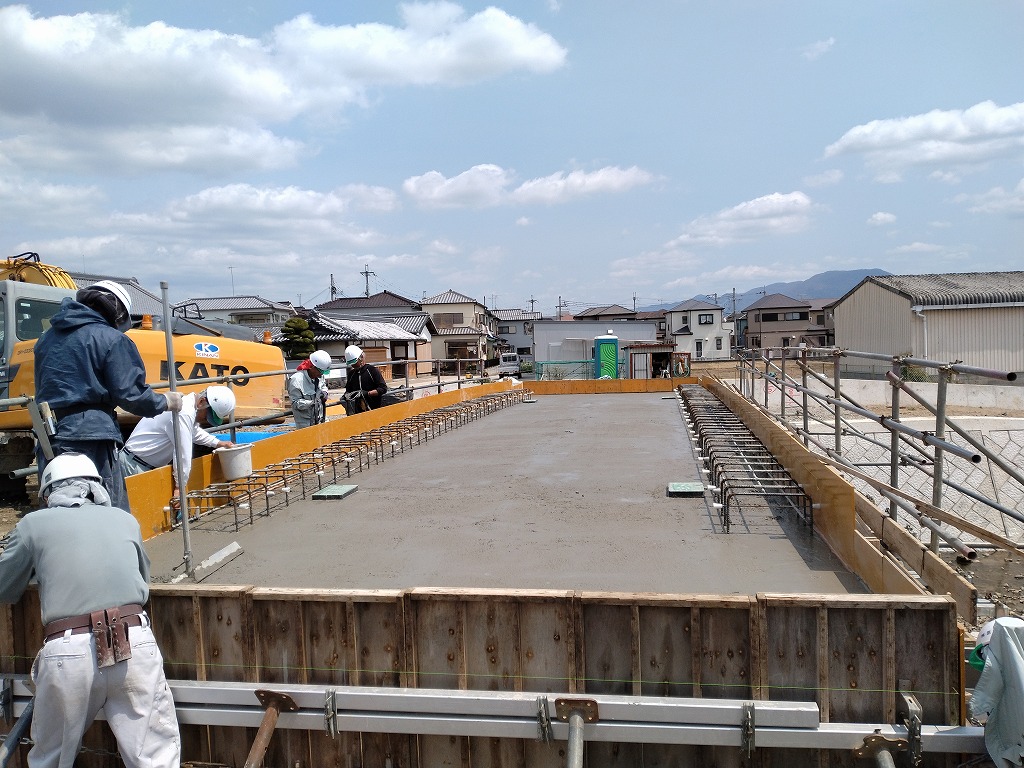

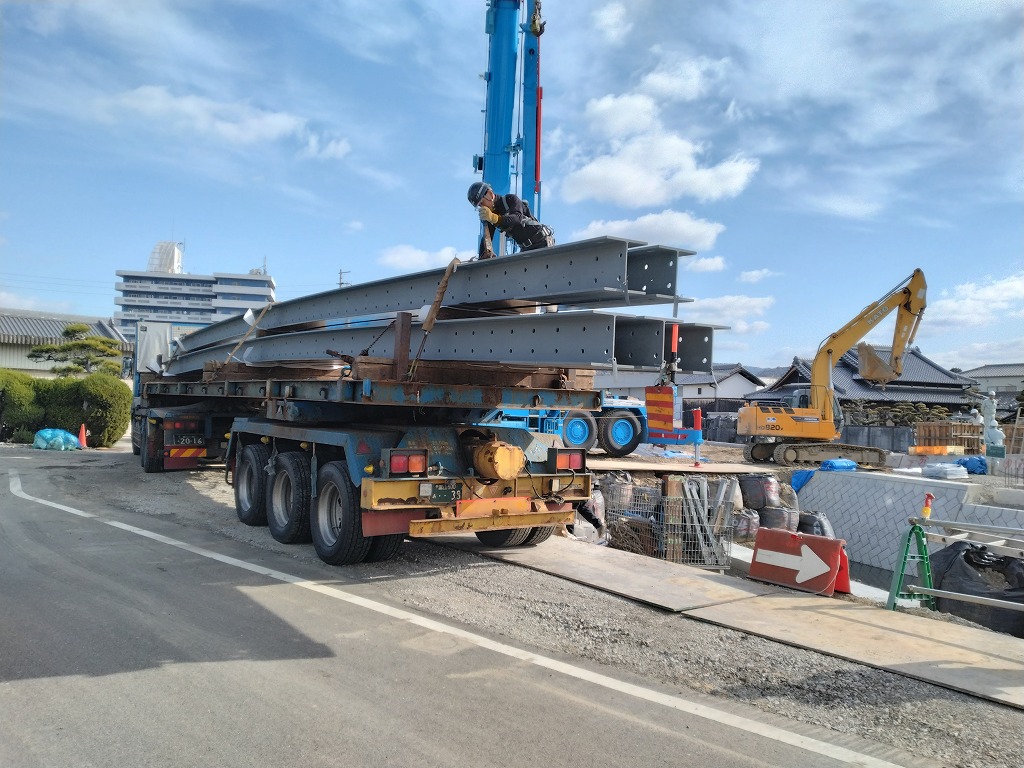

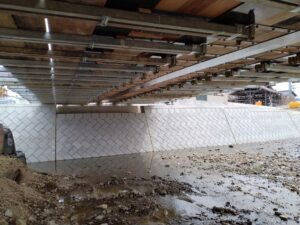

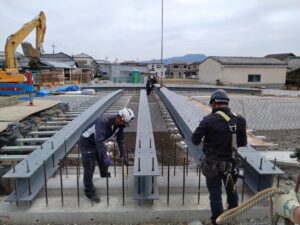

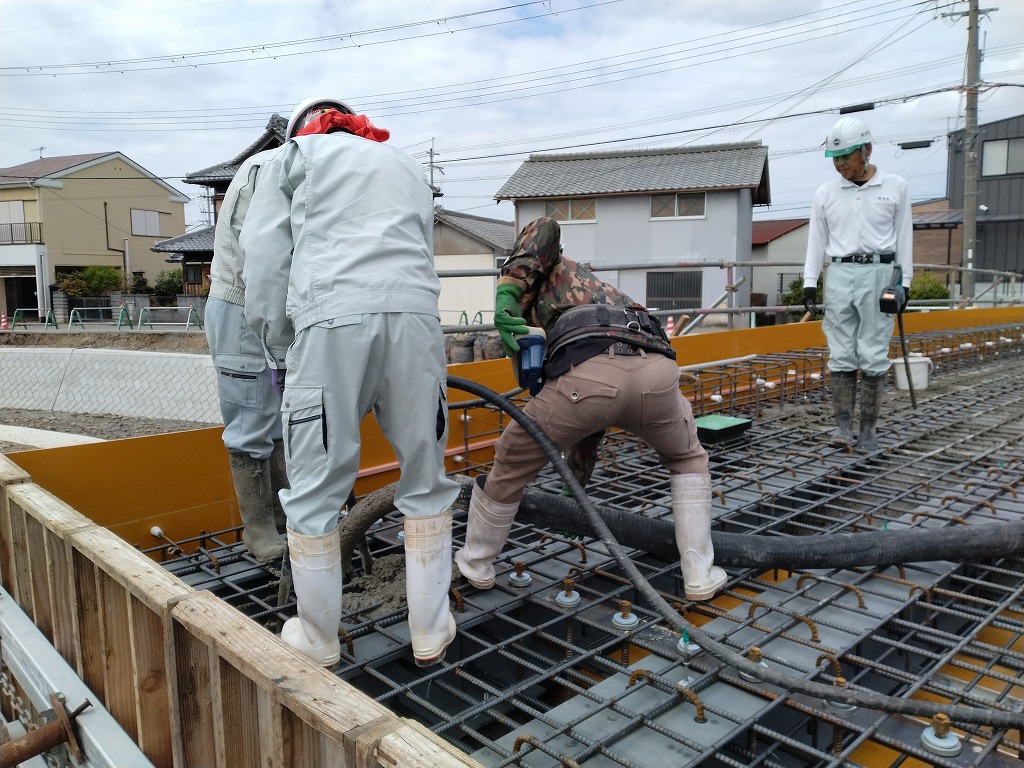

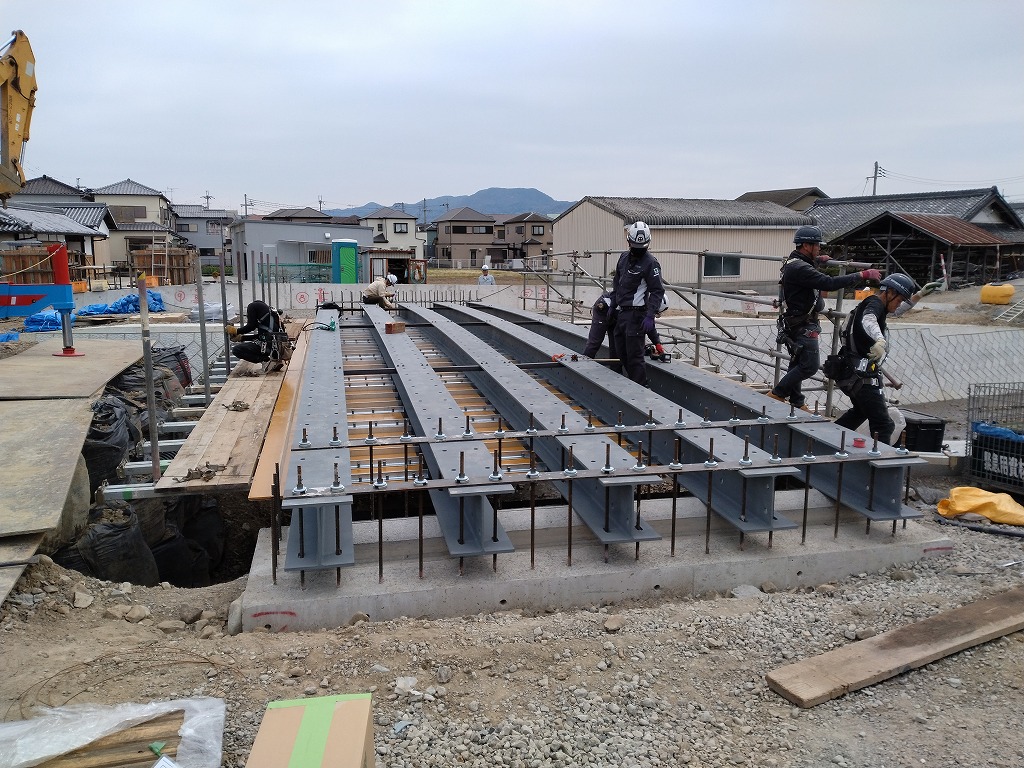

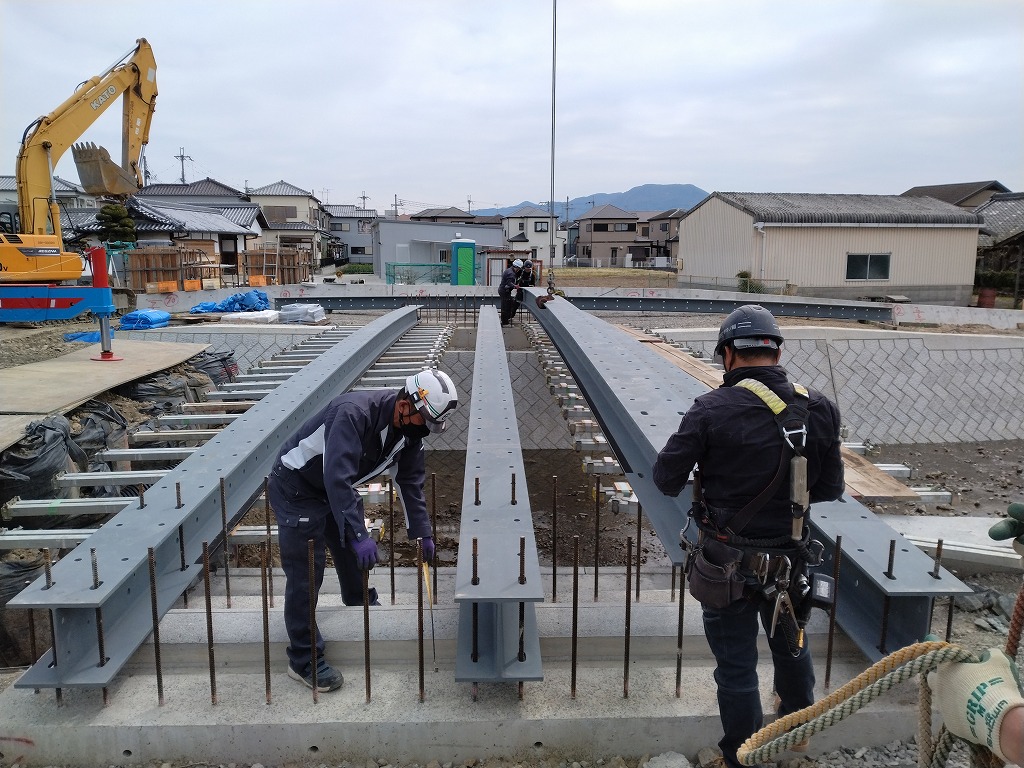

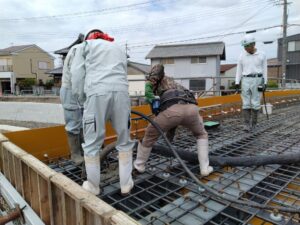

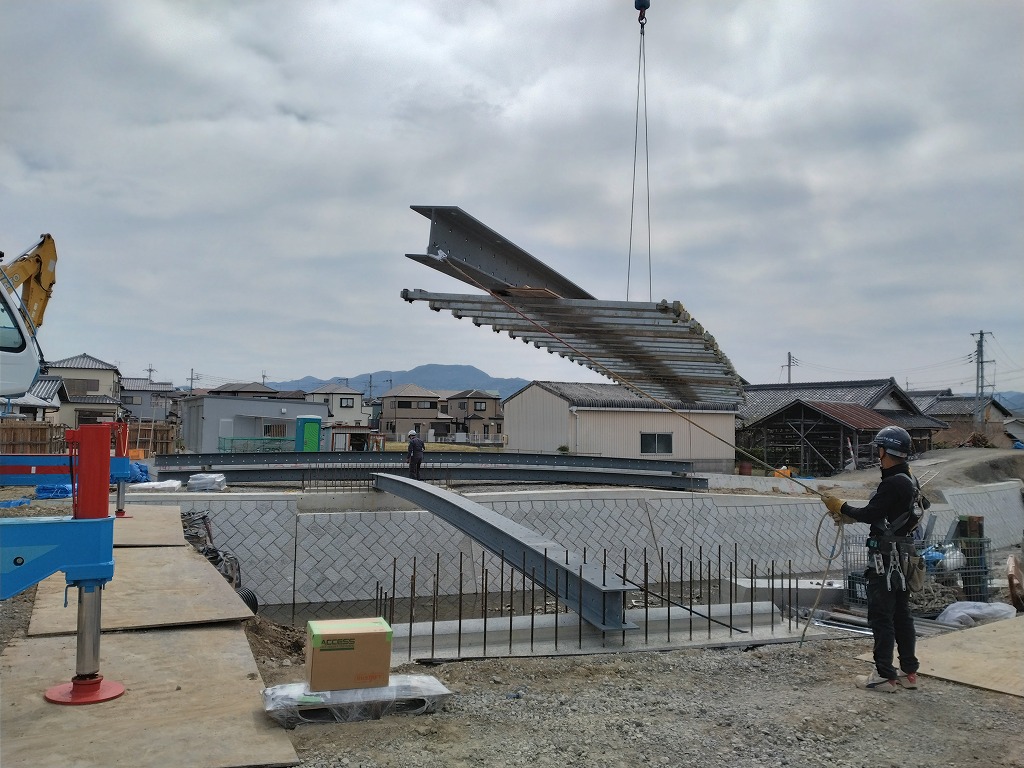

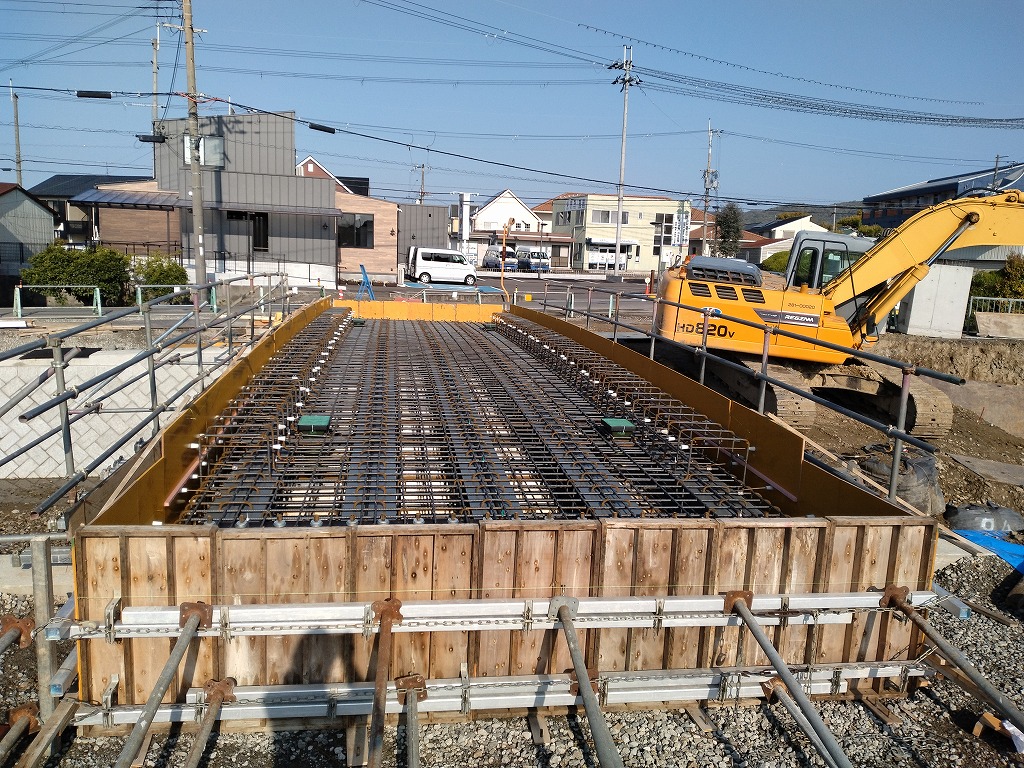

施工の流れ
※クリックで画像拡大します。
